不同增稠剂对水性工业漆防流挂性影响

　　水性工业漆的流挂问题是涂料工程师长期面临的痛点。在垂直面或异形结构施工时，涂料在重力作用下向下流淌，不仅造成材料浪费，更导致涂层厚度不均、外观缺陷甚至防护性能下降。要解决这一难题，增稠剂的选择与搭配成为配方设计的核心。

　　湖北汇富纳米材料股份有限公司技术人员为比较气相二氧化硅、与聚酰胺蜡和聚氨酯增稠剂在水性工业漆中的防流挂表现，采用阶梯刮板法测定各配方的抗流挂极限值。

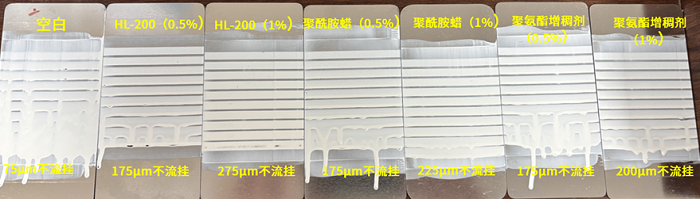

图1

　　如图1所示，以上分别是各增稠剂在0.5%和1%添加量下防流挂性能与空白样对比。空白样仅能实现75μm不流挂，添加0.5%HL-200气相二氧化硅后，防流挂厚度提升至175μm，添加量增至1%时，防流挂厚度高达275μm，表现远超相同添加量的聚酰胺蜡与聚氨酯增稠剂。聚酰胺蜡在0.5%添加量时防流挂厚度为175μm，1%添加量时为225μm;聚氨酯增稠剂在0.5%和1%添加量下，防流挂厚度分别为175μm和200μm，整体性能均弱于气相二氧化硅。

　　这是由于HL-200亲水型气相二氧化硅比表面积达200㎡/g，表面存在大量硅羟基。在涂料体系中，这些硅羟基通过氢键相互连接，形成三维网络结构。静止状态下，氢键网络保持高粘态，有效阻止涂料流挂;剪切施工时，网络被破坏，粘度下降赋予涂膜流平性;剪切撤销后，氢键迅速重建，粘度恢复。氢键的可逆缔合速度快，赋予气相二氧化硅出色的“瞬时响应”触变能力—这正是其防流挂性能显著优于有机增稠剂的核心原因。

　　作为国内纳米材料领域的领军企业，湖北汇富纳米材料股份有限公司深耕气相二氧化硅等纳米材料研发与生产多年，凭借先进的生产工艺与严格的质量控制，为涂料行业提供了性能稳定、性价比优异的助剂解决方案。汇富气相二氧化硅凭借独特的表面改性技术与精准的粒径控制，在水性工业漆体系中展现出卓越的增稠触变性能，助力涂料企业实现施工效率与产品品质的双重提升，推动水性涂料行业向更高性能、更环保的方向发展。

　　在 “双碳” 目标引领下，水性工业漆的应用场景不断拓展，对助剂性能的要求也持续升级。汇富纳米将持续以技术创新为核心，为涂料行业提供更优质的纳米材料解决方案，与行业伙伴携手共创绿色涂装新未来。
